1. 檢測概況
對于實施定向鉆穿越的管段，在定向鉆施工之前，與其并行或交叉的管道走向及埋深需精準掌握，以保證本次定向鉆施工安全。因此需要使用非常規的管線探測儀器及手段進行探測。受施工方委托，天津市嘉信技術工程有限責任公司應用超深管線埋深測量系統UPM對目標管段進行路由定位及埋深測量，為后續定向鉆施工提供數據支撐。
本次項目的目標管線為國網天津市電力公司電纜分公司管轄的四條同溝敷設35kV電纜，四根電纜均有Φ200 mm的塑料套管。劉馬莊立交橋附近計劃進行高架橋施工，受工程方委托對目標電纜的兩處位置進行精確探測，以保證后續工程的安全進行。
2. 檢測裝置

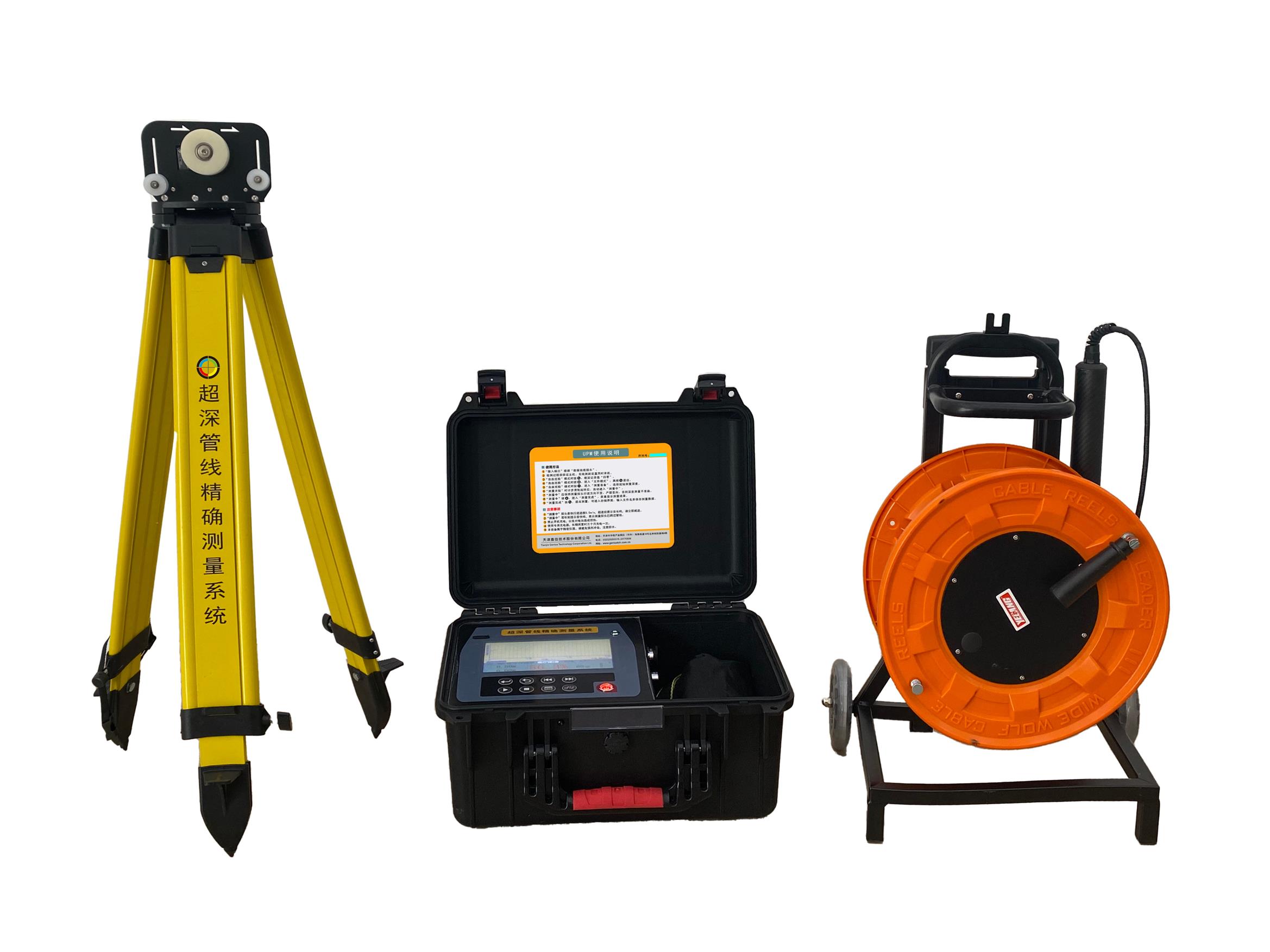

針對穿越管段精確定位測量的迫切需求，嘉信公司全新開發的UPM提供了強有力技術手段。在對待測管線施加信號后，UPM應用專利技術實現超深管線與探井中探頭相對位置及埋深的測量。UPM的最大探測深度只受測量線纜長度的限制，具有定位準確、檢測精度高、操作便捷、抗環境干擾能力強等優點。
3. 檢測依據
《中華人民共和國石油天然氣管道保護法》(中華人民共和國主席令第30號)；
《建設工程安全生產管理條例》（中華人民共和國國務院令393號）；
《埋地鋼質管道穿跨越段檢驗與評價》GB/T 37369-2019；
《油氣輸送管道工程水平定向鉆穿越設計規范》 SY/T 6968-2021；
《油氣輸送管道穿越工程設計規范》 GB 50423-2013；
《全球定位系統（GPS）測量規范》 GB/T 18314-2009；
《工程測量標準》 GB 50026-2020；
《油氣輸送管道工程測量規范》 GB/T 50539-2017；
4.探測過程
4.1施加探測信號

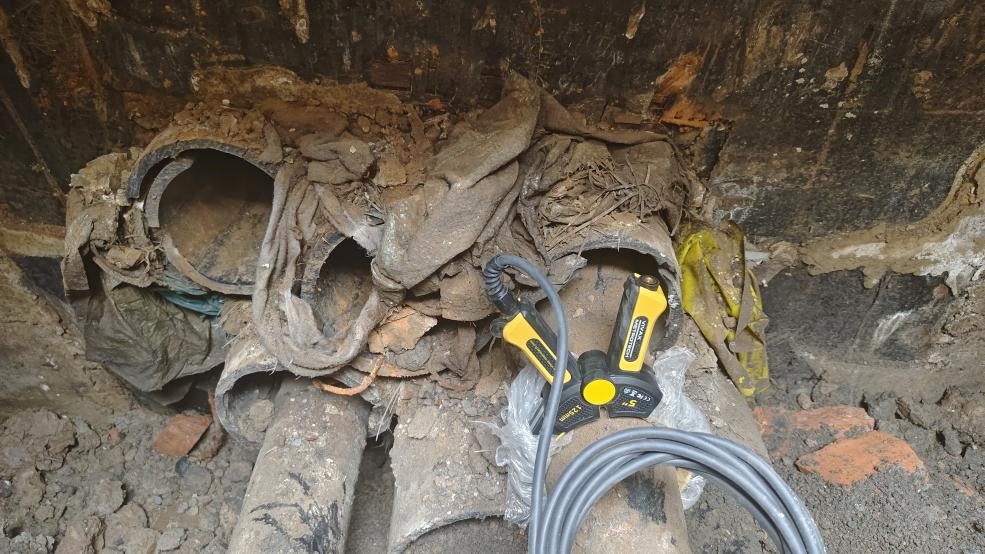

四月十八號上午到達現場后進行初步探勘，分別在探測位置東西兩側淺埋處，對目標電纜施加信號，對比后確定在東側電力井位置施加信號效果較好。
施加信號方式
4.2 布置鉆孔位置
使用管線儀探測目標管線路由埋深后與施工方和電纜權屬單位進行溝通，確認 UPM探頭首個下放點的鉆孔位置，結合所掌握的歷史資料以及現場情況，擬定出在垂直管線路由北方向距離3米位置鉆孔，但由于所選位置經過人工挖探發現2米左右深度有水務的舊管道，移至垂直管線路由北方向距離2米位置鉆孔。

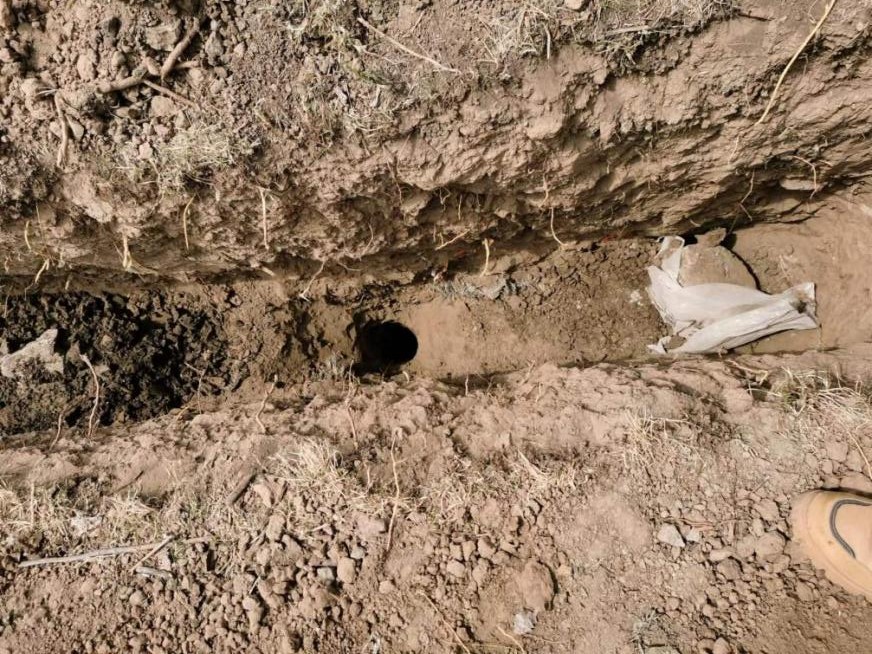

人工作業水務舊水管位置
4.3 鉆孔過程
在擬定鉆孔位置為中心的10米范圍，用管線儀確定該范圍內沒有其他金屬管線，并以人工開挖方式，開挖寬1米、長4米、深2米左右的探坑，以排除表層沒有其他管線。鉆機進入目標位置并水平校正，確保鉆頭垂直鉆機主體方向行進作業。
4.4 UPM探測過程
在探井中放入套管，在套管正上方支好三腳架確定穩定，確保探頭姿態能夠平穩的下放進套管中，每次下放時，探頭下方黃色標識線平行地面，探測過程中注意探頭下放速度趨近勻速。在鉆孔進行三次及以上數據采集，根據得出數據確定第二處鉆孔位置，再次探測用于校驗和確定管線位置。將鉆孔位置在地圖上打點。

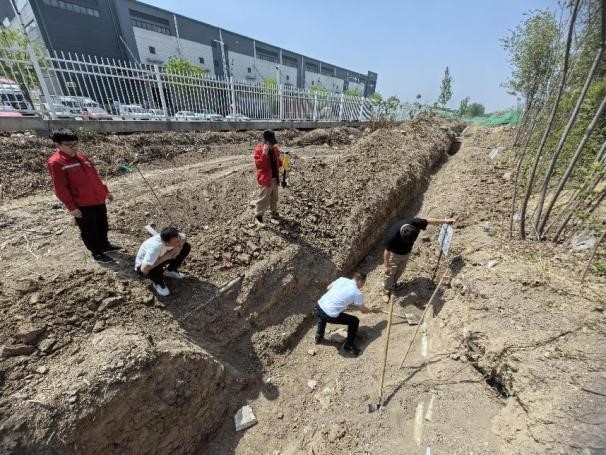

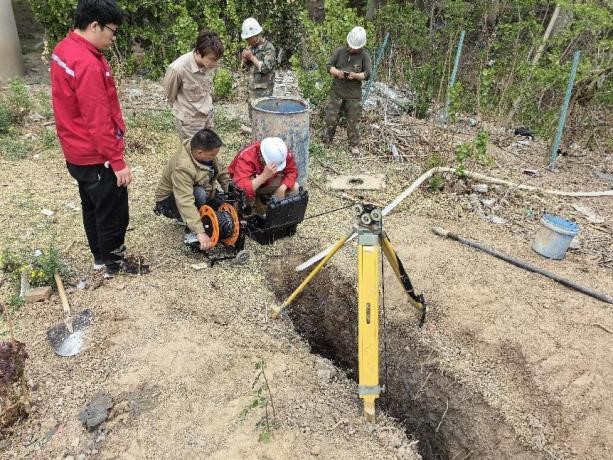

探測現場圖片
5.檢測結論
5.1經過外業探測、實驗室資料整理、報告編寫，完成了所承攬工程項目“天津北辰科技園區超深電纜精確探測工程”的全部探測內容，查清了國網天津市電力公司電纜分公司管轄的四條同溝敷設35kV電纜的路由埋深情況。
5.2本次測量結果表明，使用超深管線埋深測量系統UPM檢測大埋深管道的位置和埋深達到了預期效果，為后續定向鉆設計、施工提供了數據支撐。
